Objašnjenje funkcija, principa rada i vrsta: čemu služi kondenzator?

A kondenzator je izmjenjivač topline koji uklanja toplinu iz rashladnog plina, pretvarajući ga natrag u tekuće stanje tako da se ciklus hlađenja može nastaviti. Ukratko: otpušta toplinu apsorbiranu unutar hladnog prostora u vanjsku okolinu. Bez kondenzatora koji ispravno funkcionira, nijedan rashladni ili klimatizacijski sustav ne može raditi učinkovito - ili uopće.

Bilo da upravljate hladnjačom, pokrećete industrijski rashladni uređaj ili specificirate opremu za radionicu s konstantnom temperaturom, razumijevanje funkcije kondenzatora, tipova i metrike performansi pomoći će vam da donesete pametnije i isplativije odluke.

Definicija kondenzatora: Što je točno kondenzator?

Kondenzator je uređaj koji hladi vruću paru rashladnog sredstva pod visokim pritiskom dok se ne kondenzira u tekućinu. Sjedi na "visoka strana" rashladnog ili klimatizacijskog kruga—nakon kompresora i prije ekspanzionog ventila. Promjenom faze iz plina u tekućinu oslobađa se latentna toplina koju kondenzator predaje rashladnom mediju (zrak ili voda).

U svakodnevnom jeziku ljudi ponekad brkaju "kondenzator" s "kompresorom". Razlika je jednostavna:

• kompresor – podiže tlak i temperaturu rashladnog plina.
• Kondenzator – odbija toplinu i pretvara taj vrući plin natrag u tekućinu.

Riječ "kondenziranje" opisuje ovaj proces fazne promjene. Također ćete ga vidjeti napisano kao kondenzacijska jedinica kada je kondenzator uparen s kompresorom u jednom pakiranom sklopu.

Kako radi kondenzator? Korak po korak

Rad kondenzatora slijedi četiri jasne faze unutar šireg rashladnog ciklusa:

1. Ulazi vrući plin. Pregrijana para rashladnog sredstva iz kompresora (obično 60–90 °C) teče u ulaz kondenzatora.
2. De-pregrijavanje. Para se prvo hladi do temperature zasićenja (kondenzacije) dok putuje kroz zavojnicu ili cijevi.
3. Kondenzacija. Na temperaturi zasićenja rashladno sredstvo oslobađa svoju latentnu toplinu i mijenja fazu iz plina u tekućinu. Ovdje se događa ~70–80% ukupnog odbijanja topline.
4. Pothlađenje. Sada tekuće rashladno sredstvo hladi se nekoliko stupnjeva ispod zasićenja prije nego napusti kondenzator, poboljšavajući učinkovitost sustava i sprječavajući bljesak plina u tekućem vodu.

Rashladni medij - zrak koji upuhuju ventilatori ili voda koja cirkulira kroz toranj - apsorbira ovu toplinu i odnosi je dalje od sustava. Temperaturna razlika između rashladnog sredstva i rashladnog medija (tzv pristupna temperatura ) izravno određuje koliko učinkovito radi kondenzator; manji pristup znači veću učinkovitost.

Ključne funkcije kondenzatora u rashladnom sustavu

Kondenzator obavlja nekoliko funkcija koje se preklapaju, a sve su bitne za pouzdanost sustava i energetsku učinkovitost:

Odbijanje topline

Primarna namjena. Kondenzator izbacuje toplinu prikupljenu iz rashlađenog prostora plus toplinu koju dodaje kompresor. Za rashladni sustav od 10 kW, kondenzator obično odbija 12–14 kW topline (dodatnih 2–4 kW dolazi od rada kompresora).

Fazna pretvorba rashladnog sredstva

Pretvaranjem pare rashladnog sredstva u tekućinu, kondenzator omogućuje rad ekspanzionog ventila i isparivača. Nema kondenzacije = nema tekućeg rashladnog sredstva = nema učinka hlađenja nizvodno.

Regulacija tlaka na visokoj strani

Sposobnost kondenzatora da odbije toplinu određuje tlak kondenzacije. Premalen ili prljav kondenzator podiže tlak, što prisiljava kompresor da radi više—povećavajući potrošnju energije do 3–5% po porastu temperature kondenzacije za 1 °C .

Pothlađenje tekućeg rashladnog sredstva

Dobro dizajniran kondenzator osigurava 3–8 °C pothlađenja, što sprječava stvaranje mjehurića pare u tekućinskom vodu, povećava rashladni učinak i poboljšava COP (koeficijent učinkovitosti).

Zaštita životnog vijeka kompresora

Održavajući tlakove pražnjenja unutar projektiranih granica, kondenzator sprječava pregrijavanje kompresora i mehanički stres—jedan od vodećih uzroka preranog kvara kompresora.

Vrste kondenzatora: zračno hlađeni vs. vodeno hlađeni vs. evaporativni

Tri glavne vrste kondenzatora odgovaraju različitim primjenama, klimama i proračunima:

Kondenzatori hlađeni zrakom

Globalno najčešće korištena vrsta. Jedan ili više ventilatora tjera okolni zrak preko rebrastih zavojnica. Vodovodna infrastruktura nije potrebna , čineći instalaciju jednostavnom i niske troškove održavanja. Brozercoolova serija zrakom hlađenih kondenzatora koristi visokoučinkovite zavojnice s bakrenim cijevima i aluminijskim rebrima s EC motorima ventilatora, postižući specifične stope odbijanja topline iznad 1,8 kW/m².

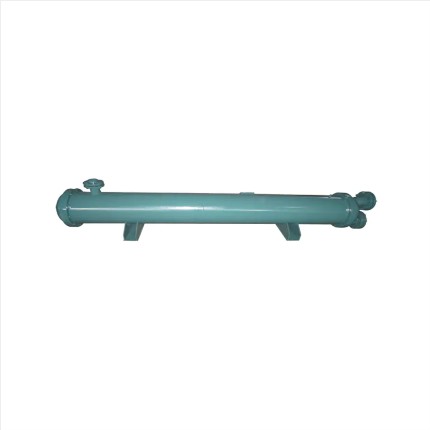

Vodeno hlađeni kondenzatori

Cijevni ili pločasti izmjenjivač topline koji kao rashladni medij koristi vodu. Postižu niže temperature kondenzacije, poboljšavajući COP sustava za 10–20% u usporedbi sa zrakom hlađenim u istom ambijentu—ali zahtijevaju rashladne tornjeve, obradu vode i složenije održavanje.

Evaporativni kondenzatori

Voda se raspršuje preko zavojnice dok se kroz nju upuhuje zrak; isparavanje hladi zavojnicu ispod temperature ambijentalnog suhog termometra. Idealno tamo gdje ima vode, ali je nema u izobilju, i gdje su temperature okoline visoke.

Koja je upotreba kondenzatora u različitim industrijama?

Kondenzatori se pojavljuju svugdje gdje se toplina mora prenijeti s jednog mjesta na drugo. Evo najčešćih aplikacija u stvarnom svijetu:

• Hladnjače i prostorije za čuvanje svježeg materijala – Zrakom hlađene kondenzacijske jedinice održavaju temperature od 10 °C do −30 °C, čuvajući meso, proizvode, mliječne proizvode i lijekove.
• Radionice na konstantnoj temperaturi – Precizna kontrola kondenzacije održava procesne temperature unutar ±0,5 °C za proizvodnju elektronike i preciznu strojnu obradu.
• Industrijski rashladni uređaji – Vodeno hlađeni kondenzatori u vijčanim ili centrifugalnim rashladnim uređajima opslužuju velika HVAC opterećenja u rasponu od 100 kW do nekoliko MW.
• Paralelni rashladni regali – Supermarketi i centri za distribuciju hrane koriste paralelne sustave s više kompresora koji dijele jedan veliki kondenzator za smanjenje vršnog tlaka pražnjenja.
• Nestandardno procesno hlađenje – Kemijske tvornice, pivovare i podatkovni centri koriste kondenzatore integrirane u prilagođene rashladne sklopove.
• Niskotemperaturne vijčane jedinice – Tuneli za brzo zamrzavanje i oprema za sušenje smrzavanjem oslanjaju se na visokotlačne kondenzatore za operacije od −40 °C do −60 °C.

Čimbenici koji utječu na rad kondenzatora

Razumijevanje onoga što degradira ili poboljšava izlaz kondenzatora pomaže operaterima smanjiti račune za energiju i produžiti vijek trajanja opreme:

Temperatura okoline

Svaki porast temperature okolnog zraka od 1 °C povećava temperaturu kondenzacije za približno 1,2–1,5 °C, povećavajući snagu kompresora za 2–3% . Postavljanje kondenzatora na dobro prozračenim, zasjenjenim mjestima je kritično u vrućim klimatskim uvjetima.

Obraštaj i nakupljanje prljavštine

Prašina, masnoća ili kamenac na rebrima ili cijevima kondenzatora povećavaju toplinsku otpornost. Studije pokazuju a 10–20% smanjenje prijenosa topline iz umjereno prljavog kondenzatora—što izravno dovodi do viših troškova energije.

Ograničenja protoka zraka

Vrući izlazni zrak koji cirkulira natrag kroz kondenzator (kratki ciklusi) podiže efektivnu temperaturu okoline za 5–15 °C. Neophodan je pravilan razmak od zidova i drugih jedinica.

Punjenje rashladnog sredstva

I prekomjerno i premalo punjenje utječu na kondenzaciju. Prekomjerno punjenje preplavljuje kondenzator tekućinom, smanjujući aktivnu kondenzacijsku površinu. Nedovoljno punjenje povećava pregrijavanje i temperaturu pražnjenja pretjerano.

Nekondenzirajući plinovi

Zrak ili dušik u krugu rashladnog sredstva skupljaju se u kondenzatoru, podižući tlak i smanjujući područje prijenosa topline. Za velike sustave preporučuje se redovito pročišćavanje ili korištenje automatskih pročišćivača.

Brozercool kondenzatorski proizvodi: Inženjering za zahtjeve stvarnog svijeta

Kao profesionalni proizvođač rashladnih kondenzatora, Brozercool dizajnira i proizvodi cijeli niz kondenzacijskih rješenja za hladnjače, industrijske procese i HVAC aplikacije—izvezene u više od 80 zemalja i regija .

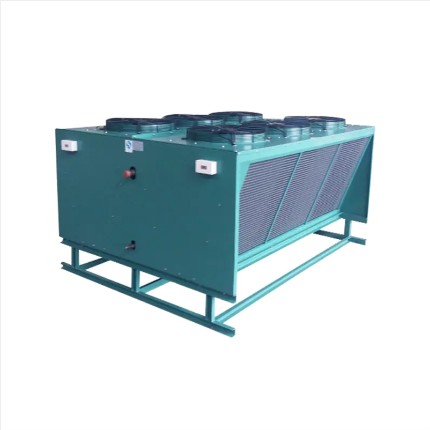

Zrakom hlađena serija kondenzatora

Dizajniran za vanjsku ugradnju s konstrukcijom spirale od bakrene cijevi/aluminijskih rebara, kućištem otpornim na koroziju i opcijama EC ventilatora promjenjive brzine. Dostupan u horizontalnim ili okomitim konfiguracijama pražnjenja kako bi odgovarao različitim izgledima mjesta.

Vodeno hlađene kompresijske kondenzacijske jedinice

Kompaktne jedinice montirane na nosače koje integriraju kompresor, cijevni kondenzator i kontrole. Prikladno za rashladne komore, procesno hlađenje i industrijske rashladne uređaje gdje je voda dostupna. COP vrijednosti dosežu 3.8–4.5 pod povoljnim temperaturama vode.

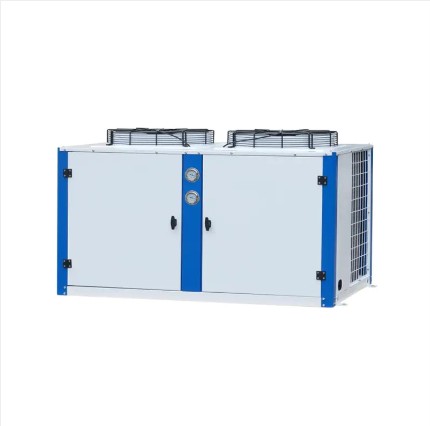

Zrakom hlađene kondenzacijske jedinice (kutija i otvoreni tip)

Kutijaste kondenzacijske jedinice nude kućišta otporna na vremenske uvjete za postavljanje na krov ili na otvorenom; jedinice otvorenog tipa pružaju nižu cijenu i lakšu mogućnost servisiranja na terenu za instalacije u strojarnici.

Niskotemperaturne vijčane i paralelne jedinice

Namjenski izgrađen za brzo zamrzavanje i višetemperaturne hladnjače. Krugovi kondenzatora su ocijenjeni za visoke tlakove pražnjenja i podržavaju rashladna sredstva uključujući R404A, R449A, R744 (CO₂) i R290 (propan).

Dimenzioniranje kondenzatora: što trebate znati prije specifikacije

Ispravno dimenzioniranje kondenzatora sprječava i premale jedinice (visoki tlak, prekidi) i prevelike jedinice (nepotreban kapitalni trošak). Ključni parametri koje treba potvrditi prije odabira kondenzatora:

• Ukupna toplina odbijanja (THR) = ulazna snaga osovine kompresora kapaciteta hlađenja. Uvijek veličina prema THR-u, a ne samo kapacitet hlađenja.
• Dizajnirana temperatura okoline – koristite 1% projektirane temperature suhog termometra za svoju lokaciju (npr. 38 °C za Bliski istok, 35 °C za južnu Europu).
• Ciljana temperatura kondenzacije – tipično sobna temperatura 10–15 °C za zračno hlađenje; okolna voda 5–8 °C za vodeno hlađenje.
• Vrsta rashladnog sredstva – veličina zavojnice kondenzatora i ventila značajno varira između R134a, R410A, R404A i CO₂.
• Dostupan otisak i prostor za protok zraka – najmanje 1,5–2 m na svim stranama ulaza zraka za zrakom hlađene kondenzatore.

Održavanje kondenzatora: Najbolje prakse za produljenje životnog vijeka

Pravilno održavanje održava rad kondenzatora s nazivnim učinkom i može smanjiti godišnje troškove energije za 5–15% . Slijedite ovaj raspored:

• Mjesečno: Pregledajte i očistite rebra zavojnice kondenzatora niskotlačnim zrakom ili sredstvom za čišćenje zavojnice; provjerite stanje lopatica ventilatora i napetost remena.
• Tromjesečno: Mjeri i bilježi pothlađivanje i pregrijavanje; provjerite tlak glave prema projektiranim krivuljama; provjerite ima li curenja rashladnog sredstva.
• Godišnje: Zavojnice dubinskog čišćenja; zamijenite ležajeve motora ventilatora ako je potrebno; pregledati cijevne ploče i rebra na koroziju; provjeriti sadržaj nekondenzirajućeg plina u sustavima s vodenim hlađenjem.
• Samo vodeno hlađenje: Obradite vodu za hlađenje kako biste održali pH 7–8,5 i ograničili minerale koji stvaraju kamenac; svake 2 godine pregledajte unutrašnjost cijevi na kamenac ili biofilm.

Često postavljana pitanja o kondenzatorima

Koja je glavna svrha kondenzatora?

Glavna svrha je odbaciti toplinu iz rashladnog sustava u okolinu, dok se pare rashladnog sredstva pod visokim pritiskom pretvaraju natrag u tekućinu kako bi se ciklus mogao ponoviti.

Što se događa ako je kondenzator premali?

Premali kondenzator ne može dovoljno brzo odbiti toplinu, uzrokujući porast tlaka kondenzacije i temperature. To povećava potrošnju energije kompresora, može pokrenuti sigurnosna isključenja visokog tlaka i s vremenom dovodi do kvara kompresora.

Kako se kondenzator razlikuje od isparivača?

Isparivač apsorbira toplinu iz prostora koji se hladi (rashladno sredstvo isparava), dok kondenzator odbacuje tu toplinu prema van (rashladno sredstvo kondenzira). Oni obavljaju suprotne uloge izmjene topline u rashladnom krugu.

Mogu li koristiti bilo koje rashladno sredstvo u postojećem kondenzatoru?

Ne. Kondenzatori su dizajnirani za specifične raspone tlaka i svojstva rashladnog sredstva. Uvijek potvrdite kompatibilnost s proizvođačem prije promjene rashladnog sredstva—posebno pri prelasku s HFC-a na alternative s nižim GWP-om kao što su HFO ili CO₂.

Je li "kondenzacija" isto što i "hlađenje"?

Ne baš. Kondenzacija se posebno odnosi na promjenu faze iz plina u tekućinu pri konstantnom tlaku, pri čemu se oslobađa latentna toplina. Hlađenje je širi pojam koji uključuje osjetno odvođenje topline (pad temperature) bez promjene faze. U kondenzatoru se uzastopno odvijaju i odsupergrijavanje (hlađenje) i kondenzacija.

Kako mogu znati treba li moj kondenzator očistiti?

Usporedite svoju trenutnu temperaturu kondenzacije s projektiranom vrijednošću za istu temperaturu okoline. Ako je stvarna temperatura kondenzacije 3 °C ili više iznad proračunske krivulje , vjerojatno su uzrok prljavi ili blokirani svici kondenzatora. Vizualni pregled površine svitka je najjednostavnija potvrda.

Koja rashladna sredstva podržavaju Brozercool kondenzatori?

Proizvodi Brozercool kondenzatora i kondenzacijske jedinice kompatibilni su sa širokim rasponom rashladnih sredstava uključujući opcije zamjene R22, R404A, R407C, R410A, R449A, R134a, R290 (propan) i R744 (CO₂) ovisno o seriji proizvoda. Pogledajte podatkovnu tablicu proizvoda ili kontaktirajte Brozercoolov tehnički tim kako biste potvrdili odgovarajuće podudaranje za svoju aplikaciju.
