Pribor za rashladnu opremu nisu sekundarne komponente - oni su ključni elementi koji određuju ukupnu izvedbu sustava. Korištenje nestandardnih dodnaaka može povećati potrošnju energije sustava za 15% do 30%, povećati sdopu kvarova za 2 do 3 puta i skratiti životni vijek opreme za više od 40%. Stoga je ulaganje dovoljne stručne pažnje u izbor dodatne opreme, ugradnju i održavanje temeljno jamstvo za postizanje učinkovitog, stabilnog i dugotrajnog rada rashladnih sustava.
Pribor za kompresor: Power Heart rashladnog sustava
Kao izvor energije u rashladnom ciklusu, pouzdanost kompresorskih dodataka izravno utječe na učinkovitost hlađenja i radnu sigurnost.
Vrste i funkcije ključnih dodataka
- Grijač kućišta radilice: Sprječava migraciju rashladnog sredstva u kompresor tijekom gašenja, izbjegavajući nakupljanje tekućine pri pokretanju
- Prigušivači zvuka i prigušivači vibracija: Smanjite radnu buku i minimalizirajte oštećenje cjevovoda uzrokovano zamorom od mehaničkih vibracija

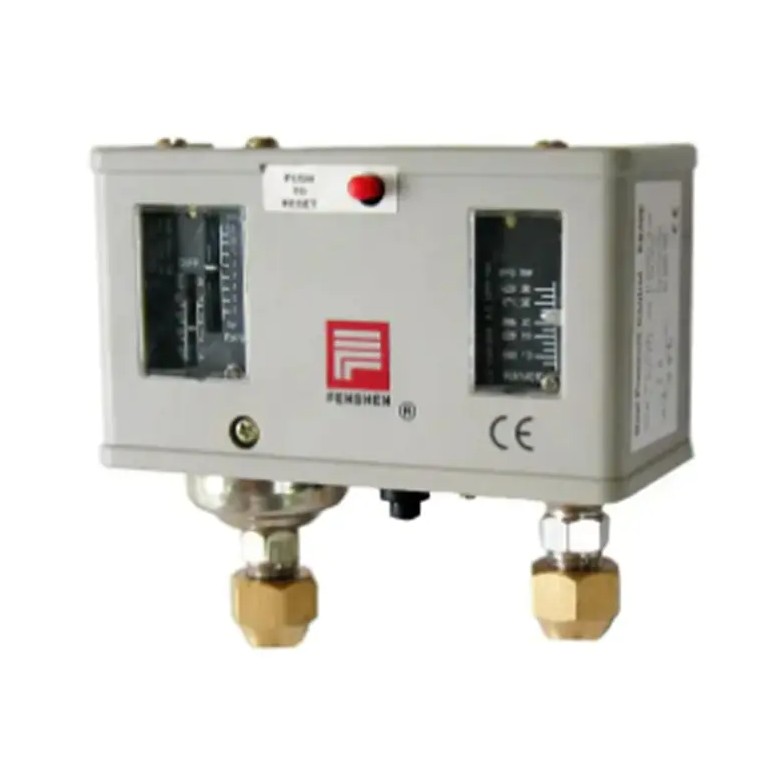

- Prekidači za zaštitu od visokog/niskog tlaka: automatski isključuju napajanje kada je tlak nenormalan, sprječavajući oštećenje kompresora
- Prozorno staklo za ulje i filtar ulja: Pratite status maziva u stvarnom vremenu, osiguravajući čistoću sustava za podmazivanje
Kriteriji odabira i referenca podataka
Uzimajući hermetičke spiralne kompresore kao primjer, tvrdoću odgovarajućih prigušivača vibracija treba kontrolirati unutar Shore A 50 do 70 stupnjeva , s niže postavljenom stopom kompresije 15% . Ako prigušivači vibracija stare i pokvare se, amplituda vibracija kompresora može se povećati za 3 do 5 puta , značajno povećavajući vjerojatnost pucanja zavara cjevovoda.
Točnost djelovanja zaštitnih sklopki visokog/niskog tlaka trebala bi doseći ±0,02 MPa , uz vrijeme odziva koje ne prelazi 0,5 sekundi . Slabiji zaštitni prekidači mogu imati pogreške ±0,1 MPa , ne uspijevajući odmah intervenirati kada počnu anomalije tlaka, što lako uzrokuje pregorevanje kompresora.
Pribor sustava za izmjenu topline: ključna podrška za učinkovitost i pouzdanost
Dodaci za kondenzatore i isparivače odlučujuće utječu na učinkovitost prijenosa topline, otpornost na koroziju i čistoću sustava.
Pribor za kondenzator jezgre
Ventilator kondenzatora je osnovni dodatak zrakom hlađenih kondenzatora, a njegov protok zraka i statički tlak moraju odgovarati dizajnu kondenzatora. Za uobičajene rebraste kondenzatore, svaki 1kW odbijanja topline obično zahtijeva 180 do 250 m³/h protoka zraka. Ako je protok zraka ventilatora nedovoljan 20% , temperatura kondenzacije će porasti za 5 do 8 ℃ , a potrošnja energije sustava povećat će se za 12% do 18% prema tome.
Zaštitni premazi za peraje (kao što su hidrofilna aluminijska folija i premazi protiv korozije) mogu produžiti životni vijek kondenzatora za 30% do 50% . U obalnim okruženjima s visokim sadržajem soli, nezaštićena aluminijska peraja mogu razviti ozbiljnu korozivnu perforaciju unutar 2 do 3 godine , dok obložene peraje mogu trajati 8 do 10 godina .
Ključni dodaci isparivača
Odabir dodataka za odmrzavanje isparivača izravno utječe na učinkovitost rada niskotemperaturne opreme. Električno odmrzavanje i odmrzavanje vrućim plinom dvije su glavne metode:
| Stavka za usporedbu | Električno odleđivanje | Odmrzavanje vrućim plinom |
|---|---|---|
| Vrijeme odmrzavanja | 15 do 25 minuta | 8 do 15 minuta |
| Povećanje potrošnje energije | Viša (dodatna struja) | Niže (koristi toplinu kompresora) |
| Fluktuacija sobne temperature | Veći (do 5 do 8 ℃) | Manje (obično 2 do 4 ℃) |
| Primjenjivi scenariji | Male rashladne komore, vitrine | Srednje do velike rashladne komore, industrijsko hlađenje |
Dodaci za prigušivanje i upravljanje: Neopjevani heroji precizne regulacije
Ekspanzijski ventili, solenoidni ventili i razni regulatori živčani su centar koji rashladnim sustavima omogućuje preciznu regulaciju i energetski učinkovit rad.
Odabir ekspanzionog ventila i kontrola pregrijavanja
Izbor termostatskog ekspanzijskog ventila mora sveobuhvatno uzeti u obzir vrstu rashladnog sredstva, raspon temperature isparavanja i kapacitet hlađenja sustava. Postavka pregrijavanja je tipična 3 do 6K (uvjeti klimatizacije) ili 5 do 8K (niskotemperaturni uvjeti). Za svaki 1K povećanjem odstupanja pregrijavanja, koeficijent učinkovitosti sustava (COP) može se smanjiti za 2% do 4% .
Elektronički ekspanzijski ventili (EEV) u usporedbi s tradicionalnim termostatskim ekspanzijskim ventilima mogu poboljšati točnost kontrole pregrijavanja na ±0,5K , postizanje 10% do 20% ušteda energije u sustavima s promjenjivom frekvencijom. Međutim, njihovi odgovarajući kontroleri i senzori koštaju više, što ih čini prikladnijima za srednje do velike komercijalne ili industrijske sustave.
Koordinirana funkcija solenoidnih ventila i filtera sušača
Položaj ugradnje i odabir elektromagnetskih ventila izravno utječu na sigurnost sustava:
- Solenoidni ventil tekućeg voda: prekida protok tekućeg rashladnog sredstva do isparivača tijekom isključivanja, sprječava nakupljanje tekućine, s vremenom odziva kraćim od 1 sekunda
- Premosni solenoidni ventil: Koristi se za odmrzavanje vrućim plinom ili regulaciju kapaciteta, zahtijeva mehanički životni vijek od preko 1 milijun ciklusa
- Filter sušač: Preciznost filtriranja trebala bi doseći 20 do 40 mikrona , s kapacitetom upijanja vode koji odgovara punjenju sustava, obično 3 do 5 g molekularnog sita po 1 kg rashladnog sredstva
Kada pad tlaka filtra sušača premaši 0,05 MPa , treba ga odmah zamijeniti. U suprotnom, ne samo da povećava potrošnju energije, već može uzrokovati i povećanje bljeskalice prije prigušivanja, smanjujući kapacitet hlađenja za 5% do 10% .
Spajanje cjevovoda i pribor za brtvljenje: često zanemarena životna linija sustava
Bakrene cijevi, priključci, ventili i materijali za brtvljenje su krvne žile i spojevi rashladnog sustava. Njihova kvaliteta i izvedba ugradnje izravno određuju cjelovitost i pouzdanost brtvljenja sustava.
Odabir materijala bakrene cijevi i debljine stijenke
Rashladni sustavi trebaju koristiti bešavne bakrene cijevi deoksidirane fosforom (TP2 ili C12200), s kontroliranim sadržajem fosfora na 0,015% do 0,040% , učinkovito sprječavajući vodikovu krtost tijekom zavarivanja na visokim temperaturama. Debljinu stijenke bakrene cijevi treba odrediti na temelju radnog tlaka i promjera cijevi:
| Vanjski promjer (mm) | Preporučena debljina stijenke (mm) | Maksimalni radni tlak (MPa) | Tipična primjena |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Stambeni AC tekući vod |
| 9.52 | 0.8 | 3.5 | Komercijalni AC usisni vod |
| 12.7 | 1.0 | 3.8 | Male do srednje rashladne prostorije |
| 19.05 | 1.2 | 3.2 | Veliki industrijski sustavi |
Proces zavarivanja i materijali za brtvljenje
Za zavarivanje bakrenih cijevi treba koristiti dodatni metal za lemljenje na bazi srebra ili fosfor-bakar, s dubinom prodiranja zavara koja doseže preko 80% debljine stijenke cijevi. Nakon zavarivanja potrebno je pročišćavanje dušikom i ispitivanje nepropusnosti pod pritiskom. Ispitni tlak trebao bi biti 1,15 do 1,25 puta projektirani radni tlak, s vremenom zadržavanja ne manjim od 24 sata a pad tlaka ne prelazi 0,02 MPa .
Brtve za brtvljenje trebaju koristiti specijalizirane materijale otporne na rashladna sredstva i niske temperature. Obične gumene brtve otvrdnu i postanu lomljive u okruženju niske temperature, što dovodi do curenja. Specijalne brtve za rashladne uređaje održavaju dobru elastičnost i brtvljenje čak i pri -40 ℃ .
Dodaci za električnu kontrolu i zaštitu: posljednja linija obrane za siguran rad
Kvaliteta i racionalnost konfiguracije električnih dodataka ključni su za sprječavanje oštećenja opreme i osiguravanje sigurnosti osoblja.
Zahtjevi za točnost regulatora temperature i senzora
Točnost regulatora temperature trebala bi doseći ±0,5 ℃ (precizne rashladne sobe zahtijevaju ±0,2 ℃ ). NTC senzori temperature obično imaju B vrijednosti od 3435K do 3950K , s otporom od približno 10kΩ at 25 ℃ . Instalacija senzora treba izbjegavati izravno izlaganje hladnom ili vrućem strujanju zraka; inače, pogreške mjerenja mogu doseći 3 do 5 ℃ , što uzrokuje česte cikluse kompresora, povećano trošenje i veću potrošnju energije.
Konfiguracija zaštite od preopterećenja i curenja
Termička zaštita kompresora od preopterećenja treba biti postavljena na 110% do 125% nazivne struje. Za trofazne kompresore također su potrebni zaštitnici za gubitak faze i slijed faza kako bi se spriječilo pregorevanje motora zbog anomalija napajanja. Uređaji za zaostalu struju trebaju imati nazivnu struju okidanja koja ne prelazi 30 mA a vrijeme okidanja manje od 0,1 sekunda — ovo je osnovni uvjet za osiguranje osobne sigurnosti.
Kontakti sklopnika trebaju imati nazivnu struju s 20% do 30% margina za rukovanje udarnom strujom. Donji kontakti kontaktora mogu izgorjeti i zavariti se unutra 1 do 2 godine u uvjetima čestih ciklusa, uzrokujući ozbiljne kvarove gdje se kompresor ne može zaustaviti ili pokrenuti.
Strategija održavanja dodatne opreme: Prevencija je bolja od popravka
Uspostava znanstvenog sustava održavanja dodatne opreme može više puta smanjiti neplanirane zastoje 70% i niže troškove održavanja za 40% do 60% .
Kontrolni popis i raspored redovite inspekcije
- Mjesečni pregled: radni status ventilatora, pad tlaka filtra, nepropusnost električnih priključaka
- Tromjesečni pregled: pregrijavanje ekspanzijskog ventila, osjetljivost djelovanja elektromagnetskog ventila, starenje prigušivača vibracija
- Polugodišnji pregled: sadržaj vlage u filtru sušaču, kalibracija tlačne sklopke, usporedba točnosti senzora
- Godišnji pregled: korozija zavara cjevovoda, ispitivanje otpornosti izolacije, provjera funkcije zaštitnog uređaja
Kriteriji odluke o zamjeni pribora
Zamjena dodatnog pribora ne bi trebala čekati do potpunog kvara, već bi se trebala proaktivno riješiti na temelju trendova degradacije performansi. Sljedeći su preporučeni pragovi zamjene za ključeve:
| Naziv pribora | Stanje okidača zamjene | Preporučeni maksimalni vijek trajanja |
|---|---|---|
| Filter sušač | Pad tlaka prelazi 0,05 MPa ili sadržaj vlage prelazi standard | 2 do 3 godine |
| Prigušivači vibracija | Deformacija kompresije prelazi 30% izvorne debljine | 3 do 5 godina |
| Kontaktori | Površina kontaktne erozije prelazi 20% | 5 do 8 godina |
| Ležajevi motora ventilatora | Neuobičajena radna buka ili pretjerane vibracije | 5 do 7 godina |
| Brtvene brtve | Pojavljuju se znakovi otvrdnuća, pucanja ili curenja | Zamijenite tijekom svake inspekcije rastavljanja |
Upravljanje zalihama i hitni odgovor
Za kritičnu opremu preporuča se skladištiti dodatke sklone habanju jezgre, uključujući: zaštitne sklopke kompresora, sušače filtara, zavojnice solenoidnog ventila, kondenzatore ventilatora i uobičajene materijale za brtvljenje. Razumne sigurnosne zalihe mogu smanjiti vrijeme popravka 3 do 7 dana to nekoliko sati . Ovo je posebno važno za prehrambene rashladne lance i farmaceutske rashladne komore, gdje gubici zbog zastoja daleko premašuju vrijednost samih dodataka.
Zaključak: Promatranje dodatne vrijednosti kroz sustavno razmišljanje
Odabir i održavanje pribor za rashladnu opremu je u biti optimizacija ukupnih troškova životnog ciklusa sustava. Početno ulaganje u kvalitetan pribor može donijeti povrat od 3 do 5 puta kroz smanjenu potrošnju energije, manje kvarova i produljeni vijek trajanja. Zanemarivanje kvalitete pribora i održavanja može se činiti da štedi kratkoročne troškove, ali zapravo stvara dugoročne skrivene rizike visoke potrošnje energije, čestih kvarova i skraćenog vijeka trajanja opreme. Samo integracijom pribora u sveukupno planiranje sustava i uspostavljanjem cjelovitog sustava upravljanja od odabira i instalacije do održavanja rashladna oprema može uistinu postići učinkovit, pouzdan i ekonomičan rad.
